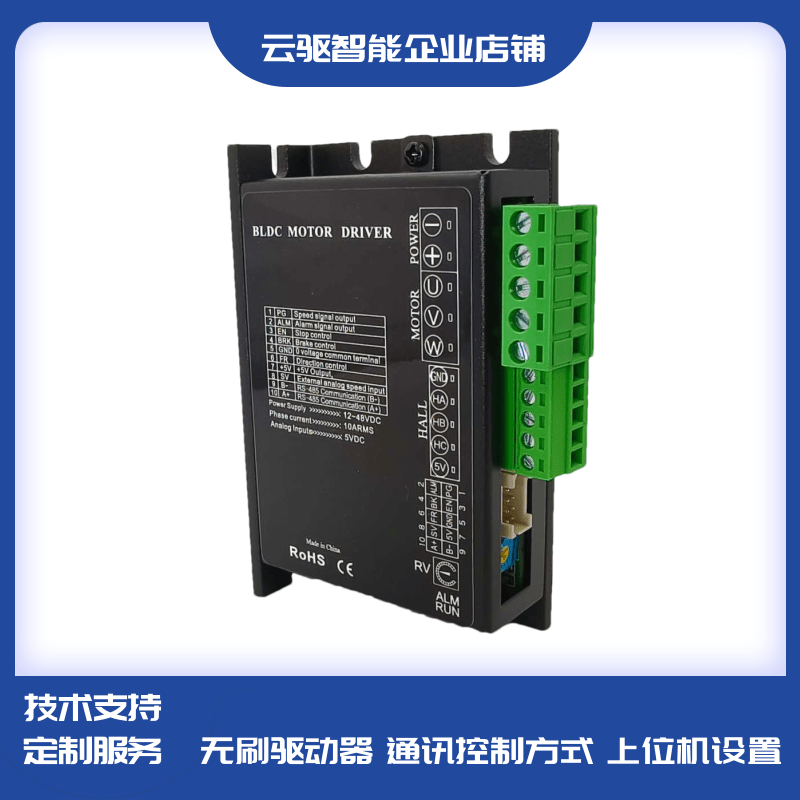

BD10LR 無刷驅動器12-36VDC供電 驅動無刷電機 啟動停止 電子剎車正反轉控制外接電位器調速 小體積方便安裝 應用于研磨 攪拌,通信型無刷控制器RS-485

      DB10LR是云驅公司研發生產的一款以高性能DSP為運算核心,

多功能控制方式直流無刷驅動器。

全數字式設計使其擁有靈活多樣的輸入控制方式,完善的軟硬件

保護功能,驅動器可通過RS-485通信

接口與計算機相連,實現參數調整,保護參數,電機參數,加減速時

間等參數的設置,

產品介紹

● 加/減速時間設定       ● 電機極數選擇

● 開/閉環控制           ● 最大電流輸出設定

● 電機堵轉力矩保持      ● 各種報警指示

● 內置電位器RV調速控制 ● 外接電位器調速控制

● 外部模擬信號調速      ● PWM調速控制

● RS-485通訊控制        ● 報警后自動復位再起動

支持功能深度定制。專機化應用

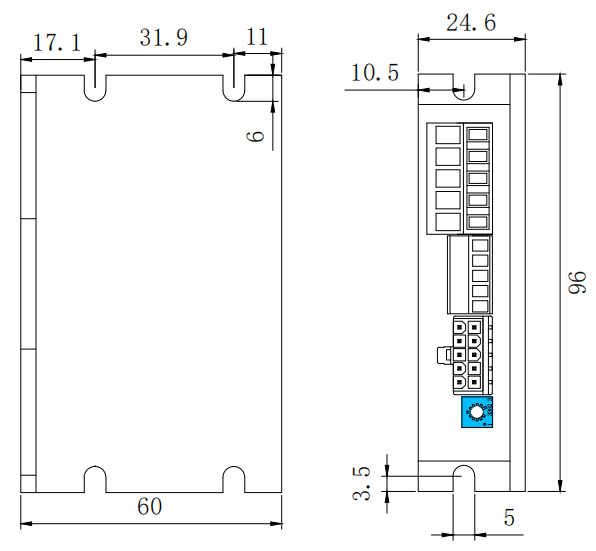

驅動器安裝尺寸

二．技術參數規格

數字控制信號端口

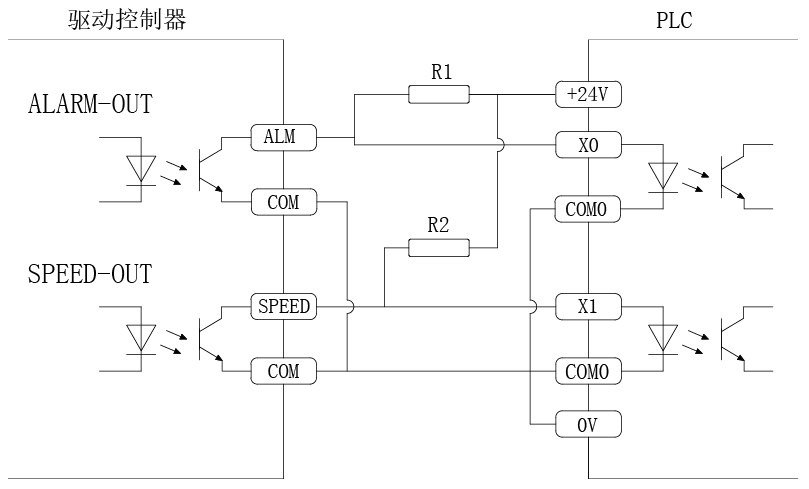

三：   輸出信號示意圖

報警后重啟功能

當電機堵轉等情況時，驅動器將停止工作3秒后，驅動器將自動起動，再起動之后，如果又發生故障，

將會報警，保護功能啟動，停止工作。

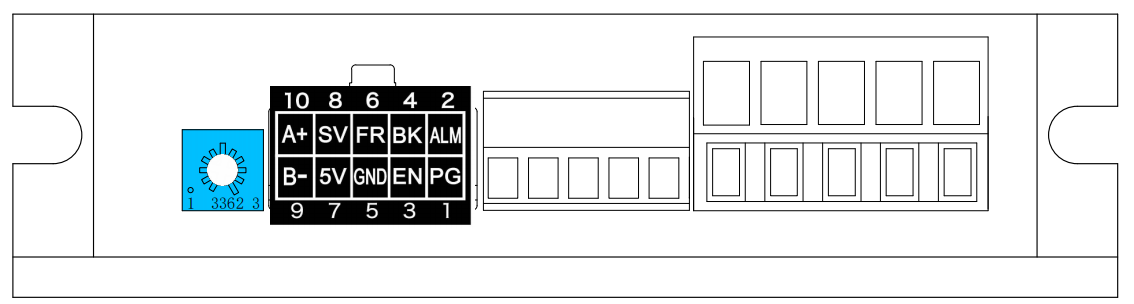

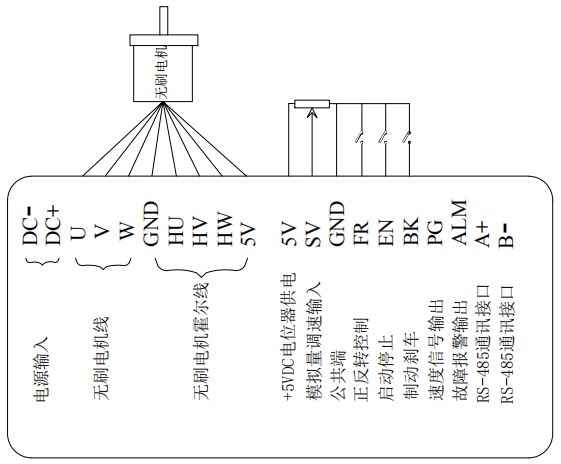

四：接口功能說明

啟動與停止(EN)

EN端和GND端的出廠設定是將EN端和GND端開路。當接通電源時，電機不運行。需要EN和BK同時與GND連接后才能運行

連接或斷開EN端和GND端的可控制電機的運行和停止。當EN端和GND端連接時電機啟動。反之電機減速停止。

◆通過在EN與GND之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與停止的切換。

快速停止(BK)

EN與BK的區別和使用選擇：

①EN控制的為自然停止；BK控制為快速停止

②EN和BK控制的啟動狀態相同。

③選擇EN或BK其中一種方式控制啟停的時候，

  另一種方式的接線應保持連接狀態。

方向控制（FR）

五：調速方法的選擇與設置

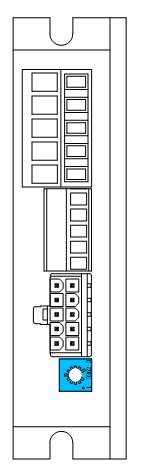

  使用內置電位器RV調速

順時針旋轉內置調速電位器RV，電機開始運行。繼續順時針旋轉，

電機速度增大。逆時針旋轉內置調速電位器RV，電機速度減??；

繼續逆時針旋轉至最小到極限位置。

此時內置調速電位器RV已關閉,電機停止運行。

RV調速旋鈕(順時針旋轉速度增加)

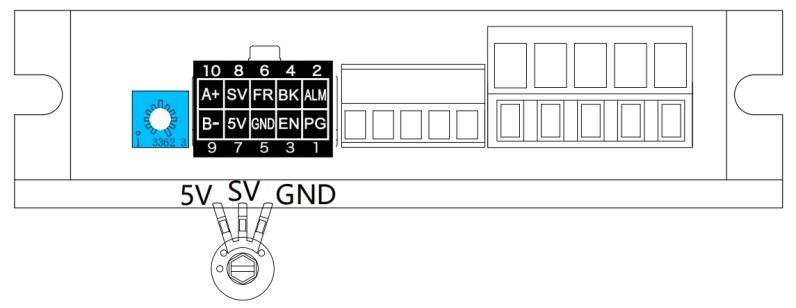

使用外部電位器調速

使用外部調速電位器調速時，請使用電阻值為 10KΩ的適合電位器。電位器中間引出端連接SV端，

兩側的引出端分別連接5V、GND端。

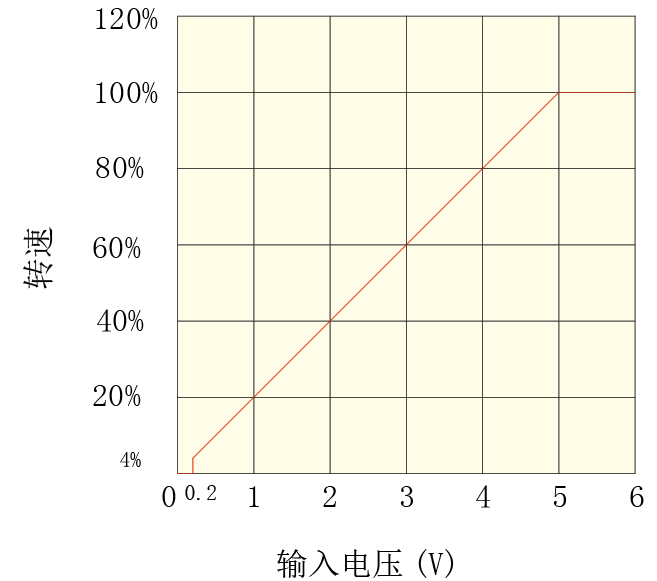

當輸入電壓大約為0.2V時，電機速度為最高速度的5%；

當輸入電壓大約為5V時，電機的速度為最大值。

最高速度值取決于電機規格和電源電壓。

使用 PWM調速(外部模擬量調速)

當需要切換到外部SV輸入控制轉速模式時，內置電位器RV必須逆時針旋到最小狀態。

即將內置電位器RV逆時針旋轉至極限位置。

PWM調速或模擬量輸入口

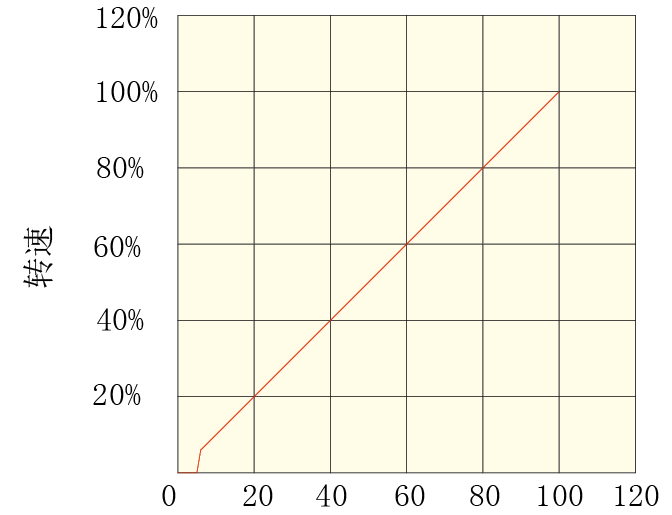

當占空比為4%時，電機速度為最高速度的4%；

當占空比100%時，電機的速度為最大值。

最高速度值取決于電機規格和電源電壓。

六： 狀態指示·異常處理

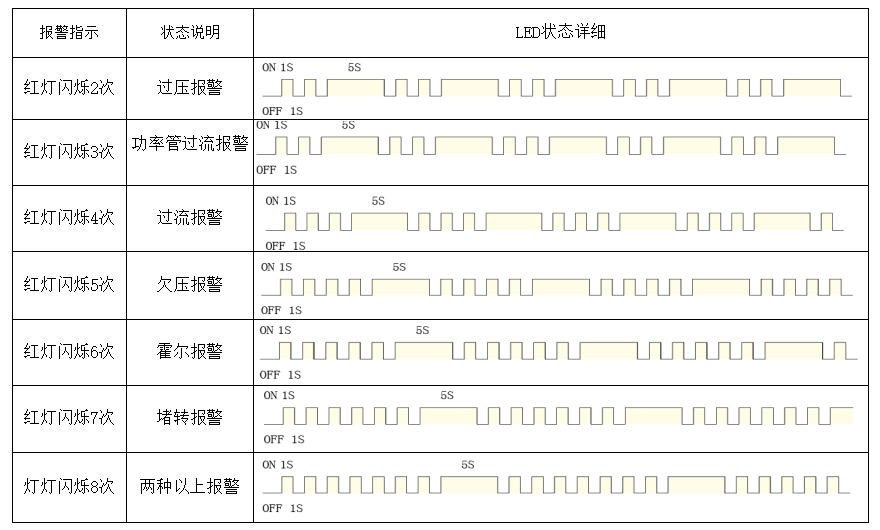

狀態指示

當電機出現過流、Hall輸入錯誤、堵轉、過溫、過壓等情況的時候，驅動器便發出報警信號。此時故障報警輸出端

（ALM) 與公共端（COM）將導通，從而使故障報警輸出端（ALM) 成為低電平，與此同時驅動器停止工作，報警燈閃爍。

七： 異常處理

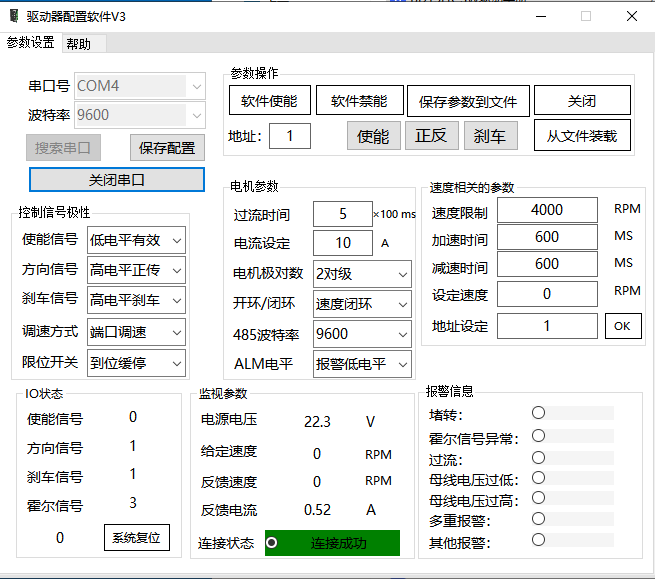

控制軟件可以進行功能控制和參數設定

八：   MODBUS(RS-485通訊)

本公司系列驅動控制器向用戶提供工業控制中通用的RS485通訊接口。通訊協議采用MODBUS標準通訊協議，該控制器可以作為從機與具有相同通訊接口并采用相同通訊協議的上位機（如PLC控制器、PC機）通訊，實現對控制器的集中監控，另外用戶也可以使用地址廣播功能，以實現控制器的多機聯動和同步動作。本控制器的MODBUS通訊協議RTU方式，下文是該控制器通訊協議的詳細說明。

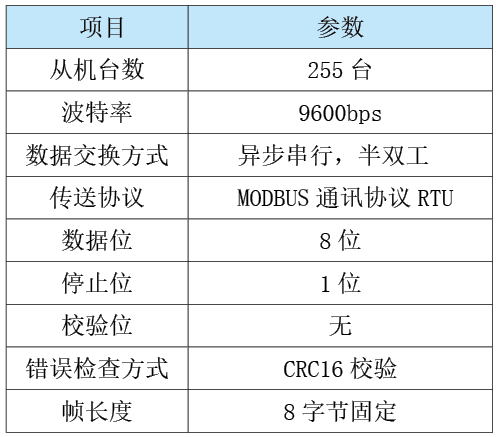

8.1： 通訊協議方式

PC機或PLC可以作為主機控制驅動器工作。具體通訊方式如下：

(1) 驅動器為從機，主從式點對點通信。

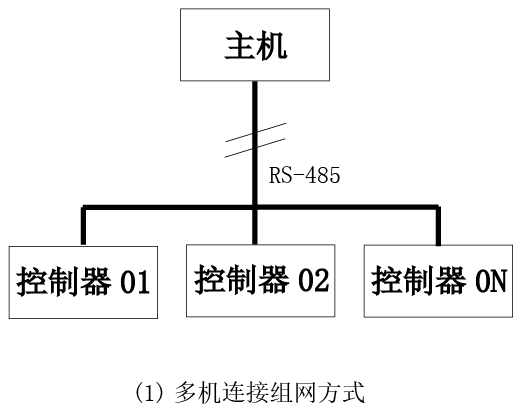

(2) 驅動器為從機，主機控制多從機通信。

(3) 主機使用廣播地址發送命令時，多從機同步運行，主機使用廣播地址發送命令時，從機不應答。

(4) MODBUS通訊協議RTU方式。

8.2：寫入數據說明

傳輸方式異步串行、半雙工傳輸方式。在同一時刻主機和從機只能有一個發送數據，而另一個只能接收數據。數據在串行異步通訊過程中，是以報文的形式，一幀一幀發送。

例如：   從機地址1為例。

第一步：發送485使能：010600B60001A9EC    從機返回：010600B60001A9EC   485使能每次上電只發送一次即可

  延時150MS以上。

第二步：發送正轉命令：010600660001A815    從機返回：010600660001A815   設定電機為正轉

延時150MS以上。

第三步：發送轉速命令：0106005603E86964    從機返回：0106005603E86964   設定轉速1000轉

延時150MS以上。

其他功能參考以下寫入數據表進行控制設定即可。

ALM電平可利用命令進制更改

  發送命令：010600920001E9E7 從機返回：010600920001E9E7   正常運行ALM輸出低電平 報警高電平

發送命令：0106009200002827 從機返回：0106009200012827   正常運行ALM輸出高電平 報警低電平

以下為從機地址為1，寫入時功能代碼及校驗碼，如果數值改變CRC校驗碼應該根據RTU重新計算。

8.3：讀取數據說明

   例如：從機地址1為例。

發送讀取轉速命令：0103005F0001B418 從機返回：01030203E8XXXX 讀取電機轉速1000轉，CRC校驗根據讀取轉速變化

延時150MS以上。

發送讀取電流命令：010300C600016437 從機返回：01030203E8XXXX 讀取電流參數(1000*0.01)=10A讀取電流10A

延時150MS以上。

8.4：讀取故障代碼
